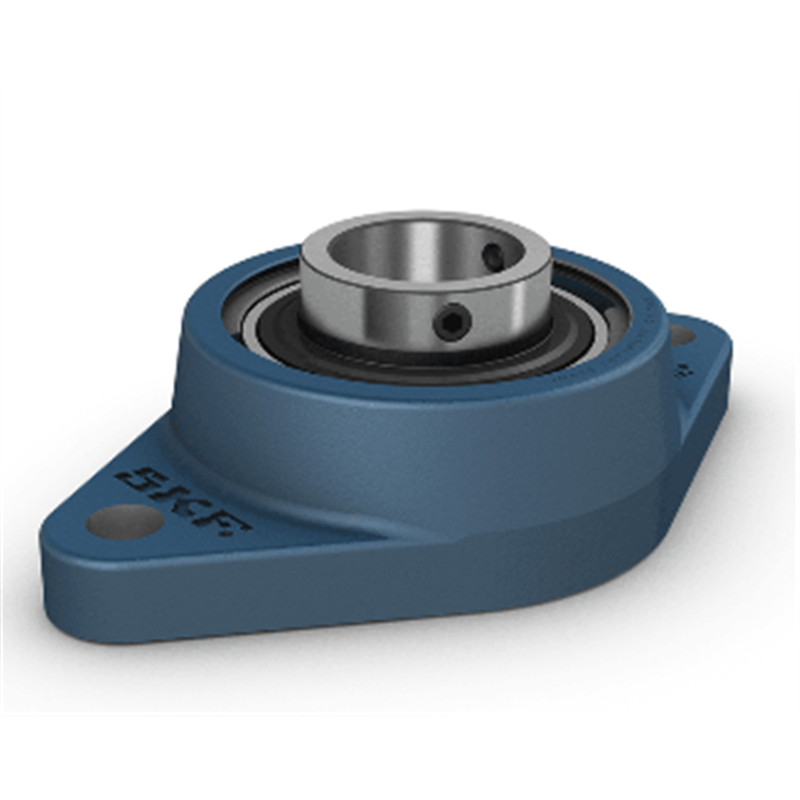

Supporto FYTB 17 TF SKF 17x98,5x32,9

Supporto Flangiato in Ghisa / Cast iron bearing unit

DIMENSIONI

d 17 mm
d1 ≈ 24.2 mm
A 26 mm
A1 11 mm
A3 3.2 mm
B 27.4 mm
B4 4 mm
Db1 50 mm
Db2 57 mm
Dc 50.8 mm
H 98.5 mm
J 76.5 mm
L 57 mm
N 11.5 mm
s1 15.9 mm
T 32.9 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 19 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 61.5 mm
J7 11 mm
N4 2 mm
