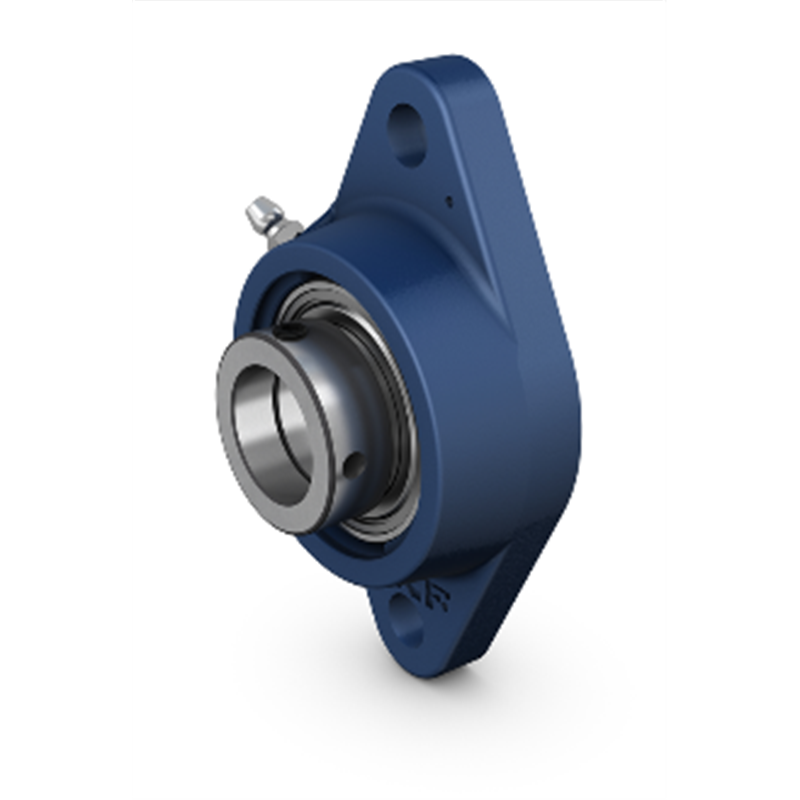

Supporto Flangiato in Ghisa / Cast iron bearing unit
DIMENSIONI
d 20 mm
d1 ≈ 28.2 mm
A 29.5 mm
A1 11 mm
A3 3.2 mm
A5 20.5 mm
B1 30.5 mm
B4 4.75 mm
Db1 58 mm
Db2 60.5 mm
Dc 50.8 mm
H 112 mm
J 90 mm
L 60.5 mm
N 11.5 mm
s1 23.5 mm
T 42.5 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 20 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 74 mm
| Diametro Interno [mm] | 20 |
| Diametro Esterno [mm] | 112 |
| Spessore [mm] | 42,5 |
| Weight [kg] | 0,44 |
