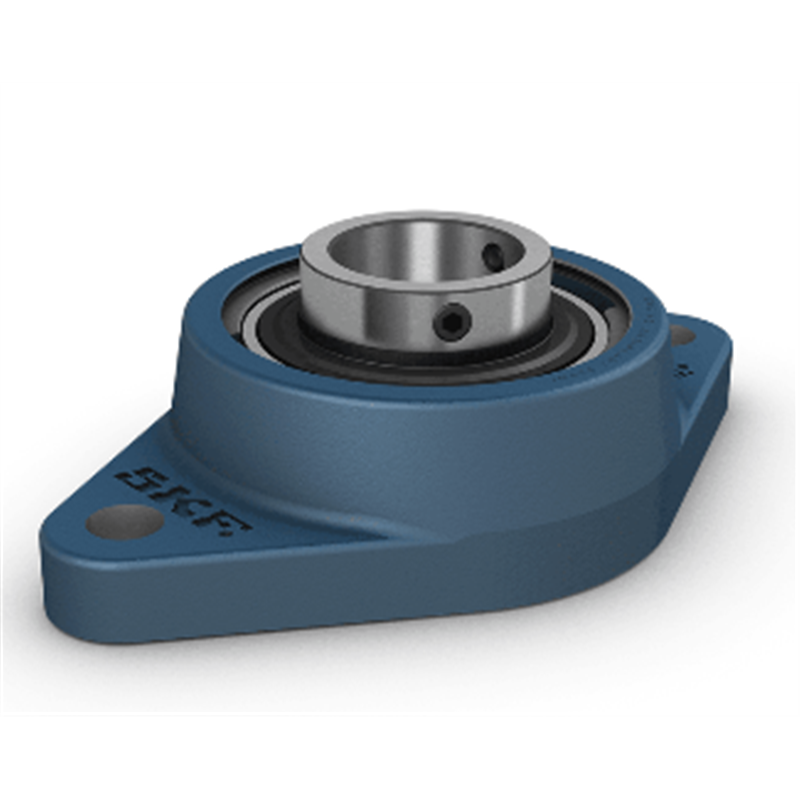

Supporto Flangiato in Ghisa / Cast iron bearing unit
DIMENSIONI
d 25 mm
d1 ≈ 33.74 mm
A 30 mm
A1 12 mm
A3 3.2 mm
A5 20.5 mm
B 34.1 mm
B4 5 mm
Db1 65 mm
Db2 70 mm
Dc 63.5 mm
H 124 mm
J 99 mm
L 70 mm
N 11.5 mm
s1 19.8 mm
T 38.8 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 20.5 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 81 mm
J7 12 mm
| Diametro Interno [mm] | 25 |
| Diametro Esterno [mm] | 124 |
| Spessore [mm] | 38,8 |
| Weight [kg] | 0,58 |
