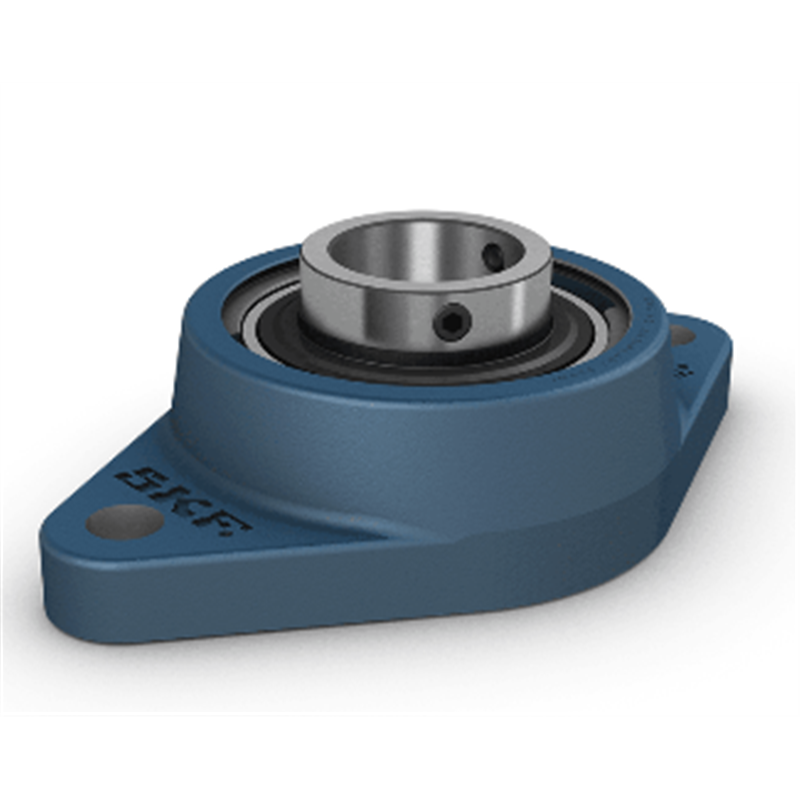

Supporto Flangiato in Ghisa / Cast iron bearing unit

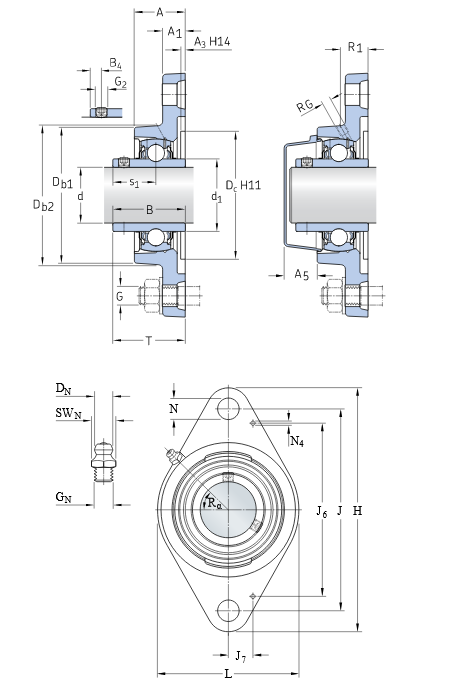

DIMENSIONI
d 30 mm
d1 ≈ 39.7 mm
A 32.5 mm
A1 13 mm
A3 3.2 mm
A5 22.5 mm
B 38.1 mm
B4 5 mm
Db1 77 mm
Db2 83 mm
Dc 76.2 mm
H 141.5 mm
J 116.5 mm
L 83 mm
N 11.5 mm
s1 22.2 mm
T 42.2 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 21 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 98.5 mm
J7 12.5 mm
| Diametro Interno [mm] | 30 |
| Diametro Esterno [mm] | 141,5 |
| Spessore [mm] | 42,2 |
| Weight [kg] | 0,85 |
