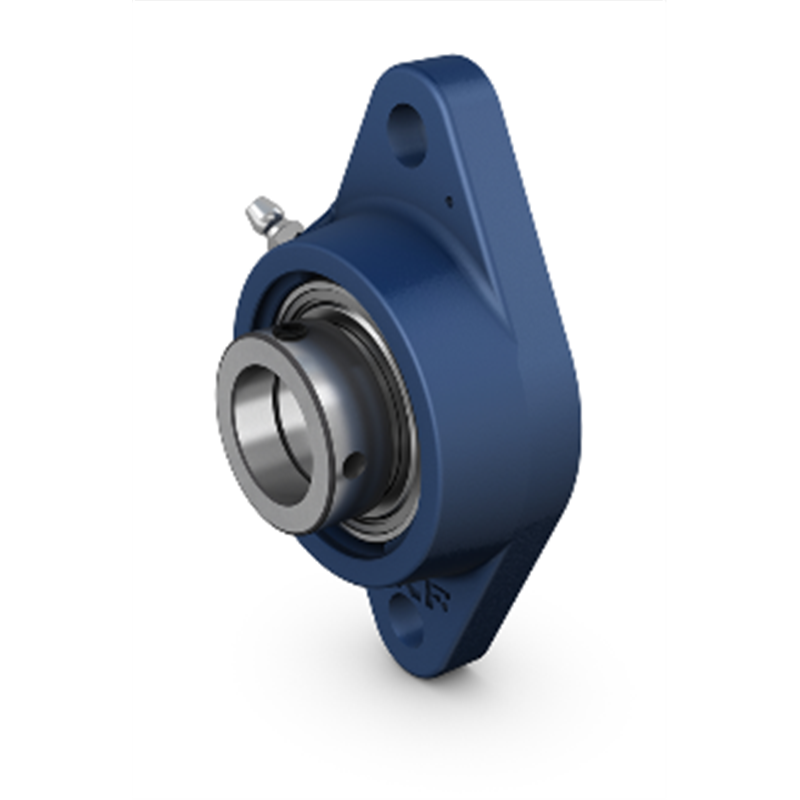

Supporto Flangiato in Ghisa / Cast iron bearing unit
DIMENSIONI
d 35 mm
d1 ≈ 46.1 mm
A 34.5 mm
A1 13 mm
A3 3.2 mm
A5 24.5 mm
B1 38.9 mm
B4 6.75 mm
Db1 88 mm
Db2 96 mm
Dc 88.9 mm
H 156 mm
J 130 mm
L 96 mm
N 14 mm
s1 29.4 mm
T 50.4 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 22 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 106 mm
J7 15 mm
N4 2 mm
| Diametro Interno [mm] | 35 |
| Diametro Esterno [mm] | 156 |
| Spessore [mm] | 50,4 |
| Weight [kg] | 1,2 |
