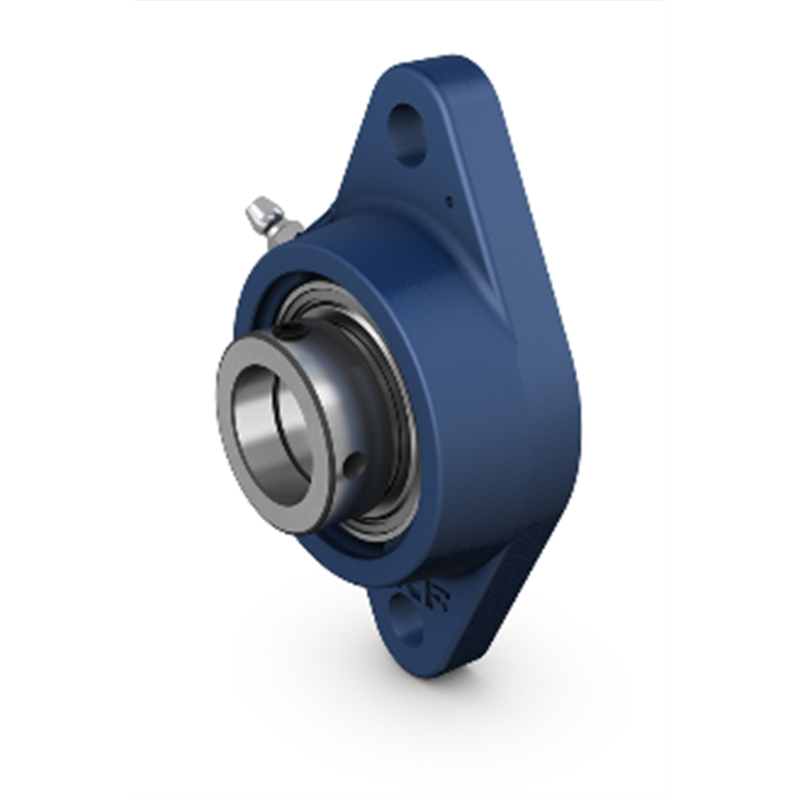

Supporto Flangiato in Ghisa / Cast iron bearing unit
DIMENSIONI
d 40 mm
d1 ≈ 51.8 mm
A 38.5 mm
A1 14 mm
A3 3.2 mm
A5 26 mm
B1 43.2 mm
B4 6.75 mm
Db1 98 mm
Db2 102 mm
Dc 88.9 mm
H 171.5 mm
J 143.5 mm
L 102 mm
N 14 mm
s1 32.7 mm
T 56.7 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 24.5 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 115.5 mm
J7 16 mm
N4 2 mm
| Diametro Interno [mm] | 40 |
| Diametro Esterno [mm] | 171,5 |
| Spessore [mm] | 56,7 |
| Weight [kg] | 1,57 |
