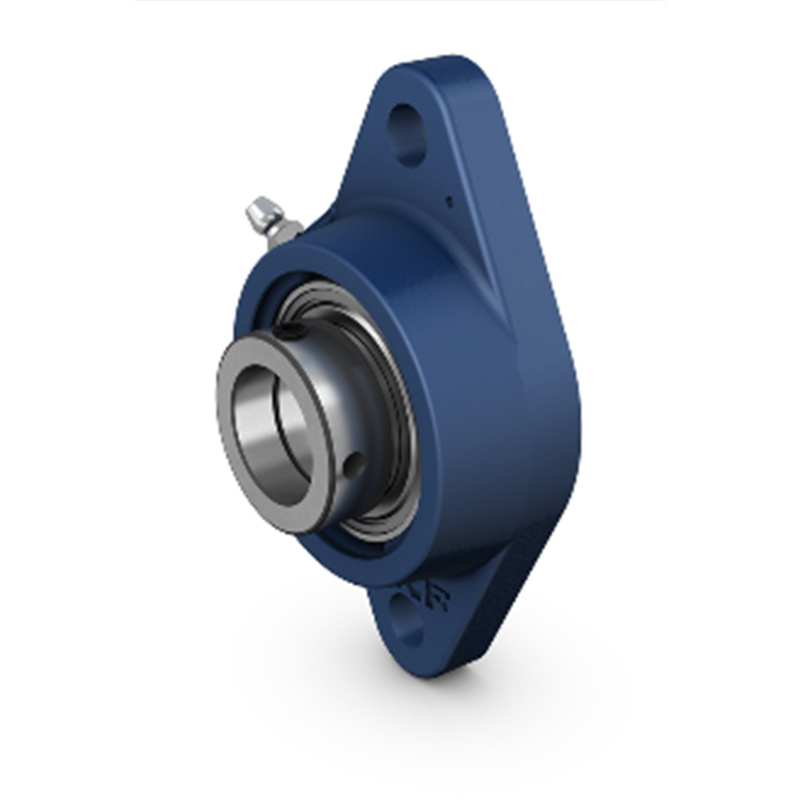

Supporto FYTB 45 FM SKF 45x178,5x56,7

Supporto Flangiato in Ghisa / Cast iron bearing unit

DIMENSIONI

d 45 mm
d1 ≈ 56.8 mm
A 39 mm
A1 14 mm
A3 3.2 mm
A5 26.5 mm
B1 43.7 mm
B4 6.75 mm
Db1 102 mm
Db2 111 mm
Dc 98.4 mm
H 178.5 mm
J 148.5 mm
L 111 mm
N 16 mm
s1 32.7 mm
T 56.7 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 24.5 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 120.5 mm
J7 18 mm
N4 2 mm
