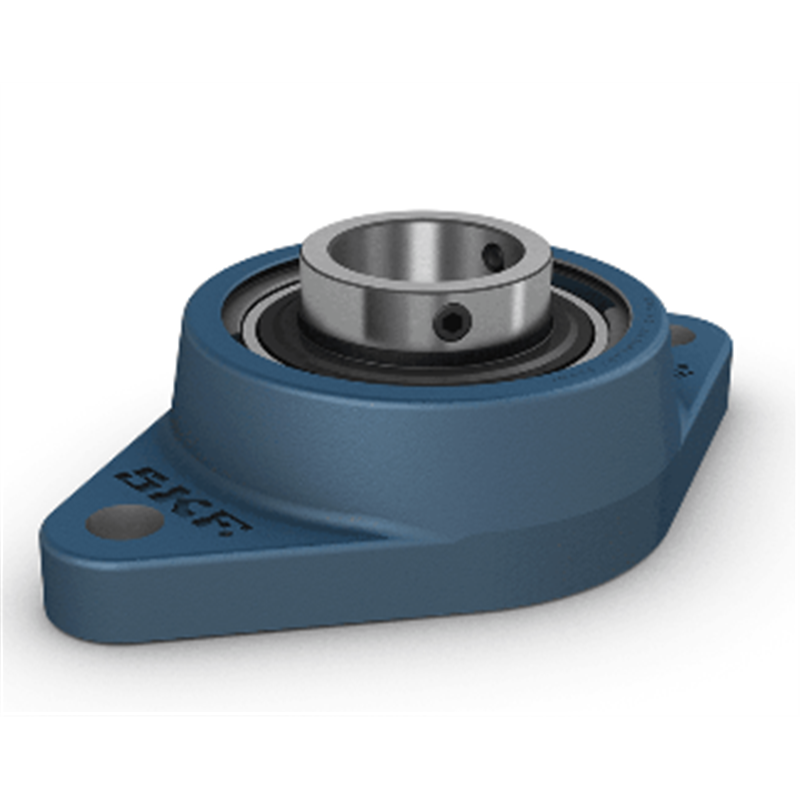

Supporto Flangiato in Ghisa / Cast iron bearing unit
DIMENSIONI
d 50 mm
d1 ≈ 62.51 mm
A 43 mm
A1 15 mm
A3 3.2 mm
A5 33 mm
B 51.6 mm
B4 9 mm
Db1 107 mm
Db2 116 mm
Dc 101.6 mm
H 189 mm
J 157 mm
L 116 mm
N 18 mm
s1 32.6 mm
T 60.6 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 28.5 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 127 mm
| Diametro Interno [mm] | 50 |
| Diametro Esterno [mm] | 189 |
| Spessore [mm] | 60,6 |
| Weight [kg] | 2,1 |
