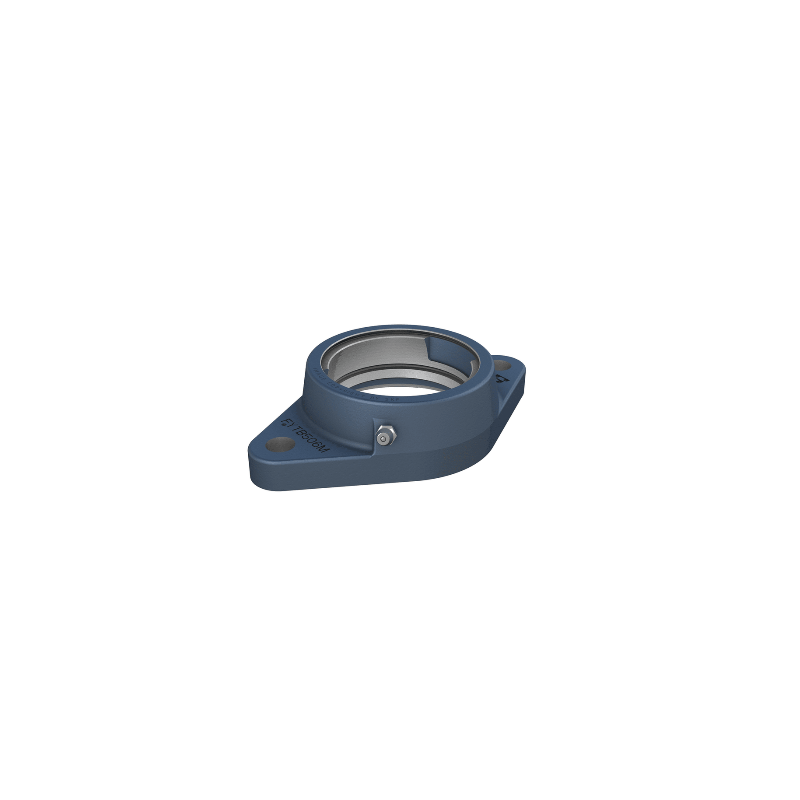

Supporto FYTB 508 M SKF 0x171,5x38,5

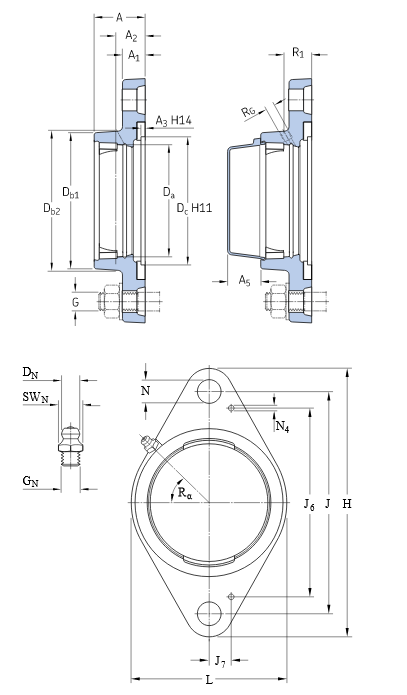

DIMENSIONI

Da        80 mm
Db1        98 mm
Db2        102 mm
Dc        88.9 mm
A        38.5 mm
A1        14 mm
A2        24 mm
A3        3.2 mm
A5        26 mm
H        171.5 mm
J        143.5 mm
L        102 mm
N        14 mm
FORO FILETTATO
RG        1/4-28 UNF
R1        24.5 mm
Rα        45 °
INGRASSATORE
DN        6.5 mm
SWN        7 mm
GN        1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6        115.5 mm
J7        16 mm
N4        2 mm
