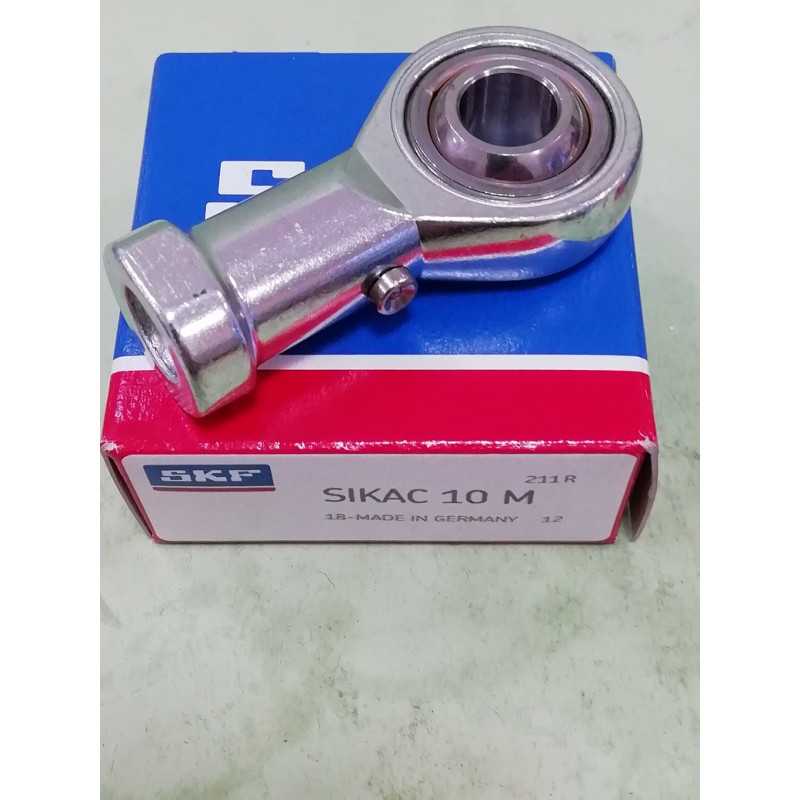

Terminale con Filettatura Femmina
DIMENSIONI
d 10 mm
d2 max. 29 mm
B 14 mm
G M 10
C1 max. 11.5 mm
h1 43 mm
α 13 °
dk 19.05 mm
d3 ≈ 15 mm
d4 max. 20 mm
l3 min. 15 mm
l4 max. 58 mm
l5 ≈ 6.5 mm
l7 min. 14 mm
w 17 mm
r1 min. 0.3 mm
DATI DI CALCOLO
Coefficiente di carico dinamico C 10 kN
Coefficiente di carico statico di base C0 12.2 kN
Fattore di carico dinamico specifico K 50 N/mm²
Costante materiale KM 330
MASSA
Massa terminale 0.072 kg
| Diametro Interno [mm] | 10 |
| Diametro Esterno [mm] | 29 |
| Spessore [mm] | 58 |
| Weight [kg] | 0,08 |
