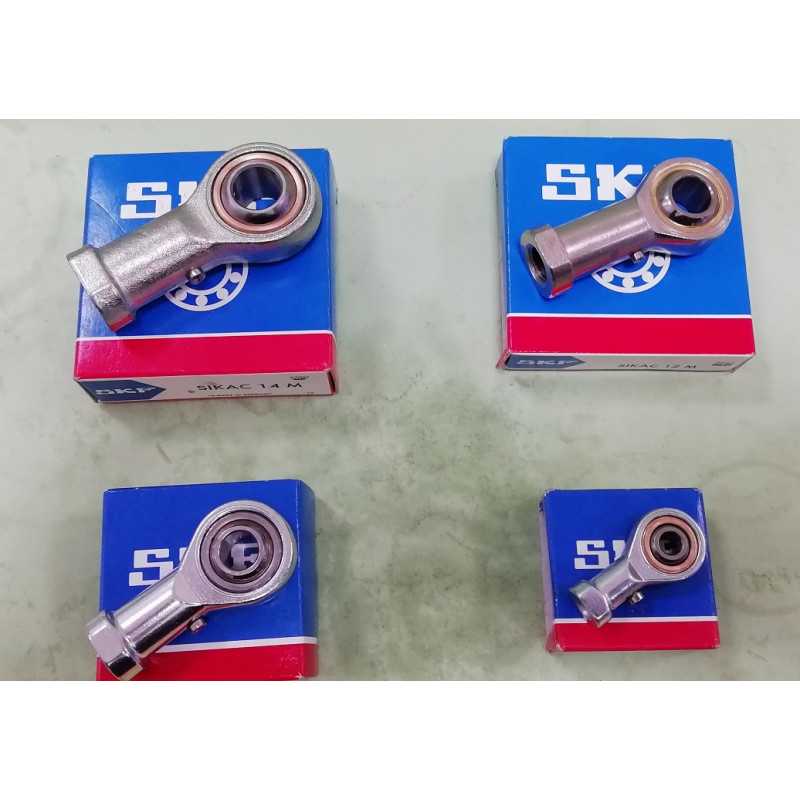

Terminale SIKAC 16 M SKF 16x43x86

Terminale con Filettatura Femmina

DIMENSIONI

d 16 mm
d2 max. 43 mm
B 21 mm
G M 16
C1 max. 15.5 mm
h1 64 mm
α 15 °
dk 28.575 mm
d3 ≈ 22 mm
d4 max. 29 mm
l3 min. 24 mm
l4 max. 86 mm
l5 ≈ 8 mm
l7 min. 21 mm
w 22 mm
r1 min. 0.3 mm

DATI DI CALCOLO

Coefficiente di carico dinamico C 21.6 kN
Coefficiente di carico statico di base C0 29 kN
Fattore di carico dinamico specifico K 50 N/mm²
Costante materiale KM 330

MASSA

Massa terminale 0.22 kg
