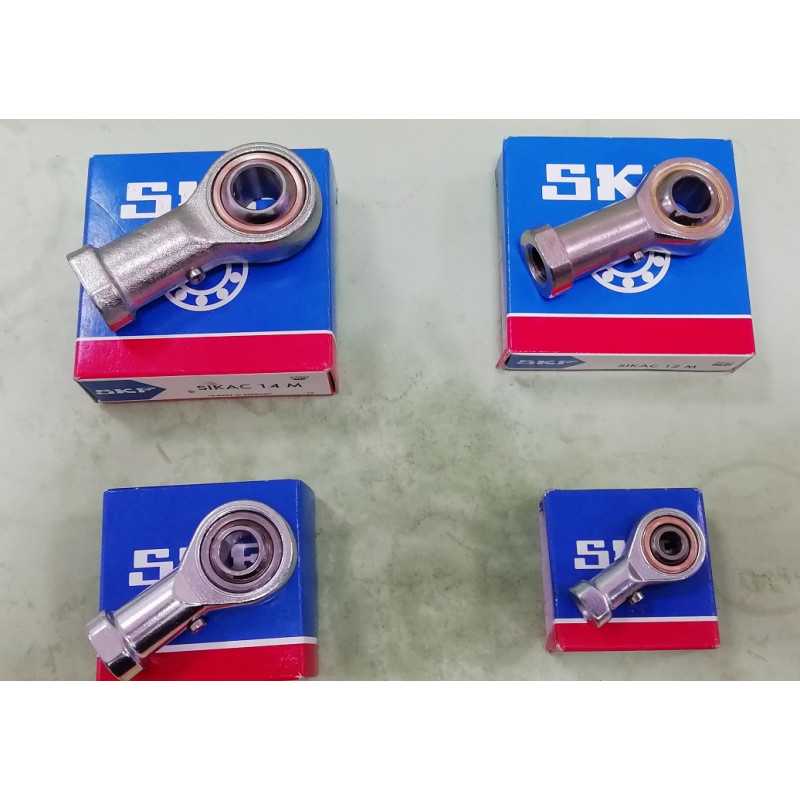

Terminale SIKAC 18 M SKF 18x47x95

Terminale con Filettatura Femmina

DIMENSIONI

d 18 mm
d2 max. 47 mm
B 23 mm
G M 18x1.5
C1 max. 17.5 mm
h1 71 mm
α 15 °
dk 31.75 mm
d3 ≈ 25 mm
d4 max. 32 mm
l3 min. 27 mm
l4 max. 95 mm
l5 ≈ 10 mm
l7 min. 23 mm
w 27 mm
r1 min. 0.3 mm

DATI DI CALCOLO

Coefficiente di carico dinamico C 26 kN
Coefficiente di carico statico di base C0 35.5 kN
Fattore di carico dinamico specifico K 50 N/mm²
Costante materiale KM 330

MASSA

Massa terminale 0.3 kg
