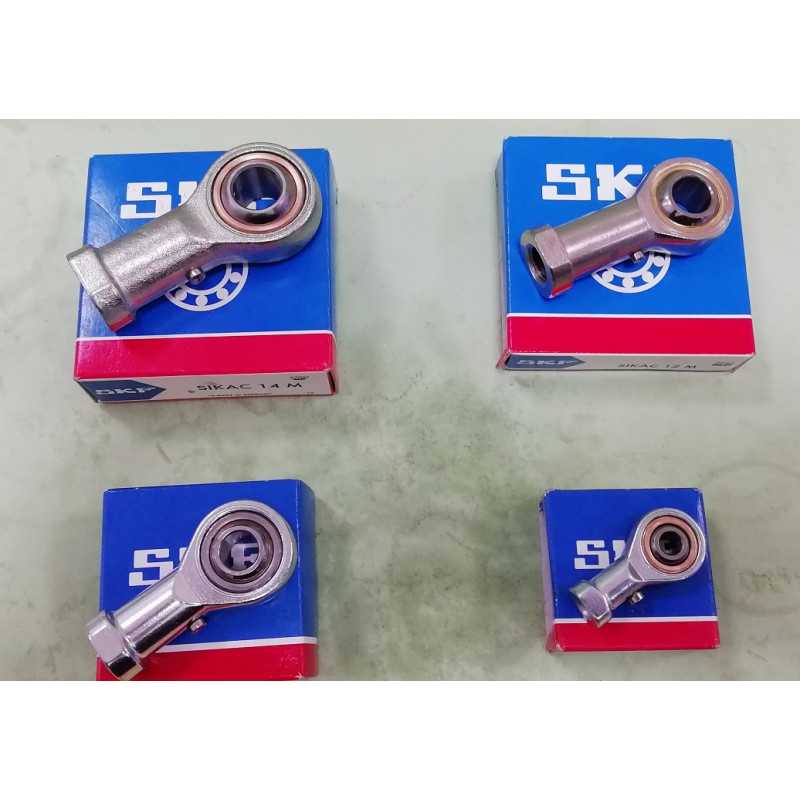

Terminale SIKAC 22 M SKF 22x55x112

Terminale con Filettatura Femmina

DIMENSIONI

d 22 mm
d2 max. 55 mm
B 28 mm
G M 22x1.5
C1 max. 21 mm
h1 84 mm
α 15 °
dk 38.1 mm
d3 ≈ 30 mm
d4 max. 40 mm
l3 min. 33 mm
l4 max. 112 mm
l5 ≈ 12 mm
l7 min. 27 mm
w 32 mm
r1 min. 0.3 mm

DATI DI CALCOLO

Coefficiente di carico dinamico C 38 kN
Coefficiente di carico statico di base C0 45 kN
Fattore di carico dinamico specifico K 50 N/mm²
Costante materiale KM 330

MASSA

Massa terminale 0.5 kg
