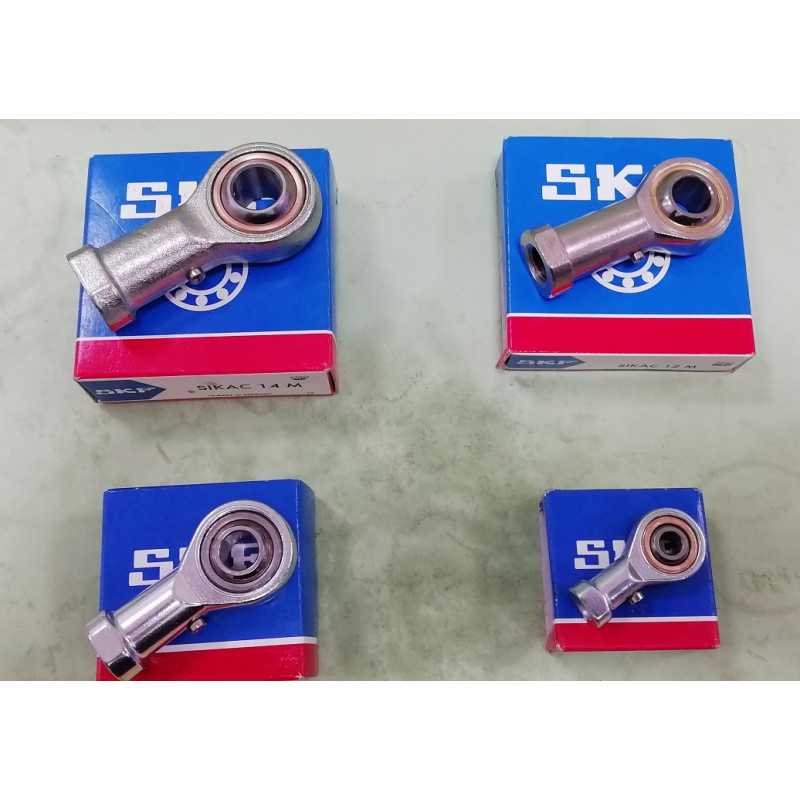

Terminale SIKAC 30 M SKF 30x71x146

Terminale con Filettatura Femmina

DIMENSIONI
d
30 mm
d2
max. 71 mm
B
37 mm
G
M 30x2
C1
max. 27 mm
h1
110 mm
α
17 °
dk
50.8 mm
d3
≈ 40 mm
d4
max. 52 mm
l3
min. 45 mm
l4
max. 146 mm
l5
≈ 15 mm
l7
min. 35 mm
w
41 mm
r1
min. 0.3 mm
DATI DI CALCOLO
Coefficiente di carico dinamico C
64 kN
Coefficiente di carico statico di base C0
69.5 kN
Fattore di carico dinamico specifico K
50 N/mm²
Costante materiale KM
330
MASSA
Massa terminale
1.15 kg
