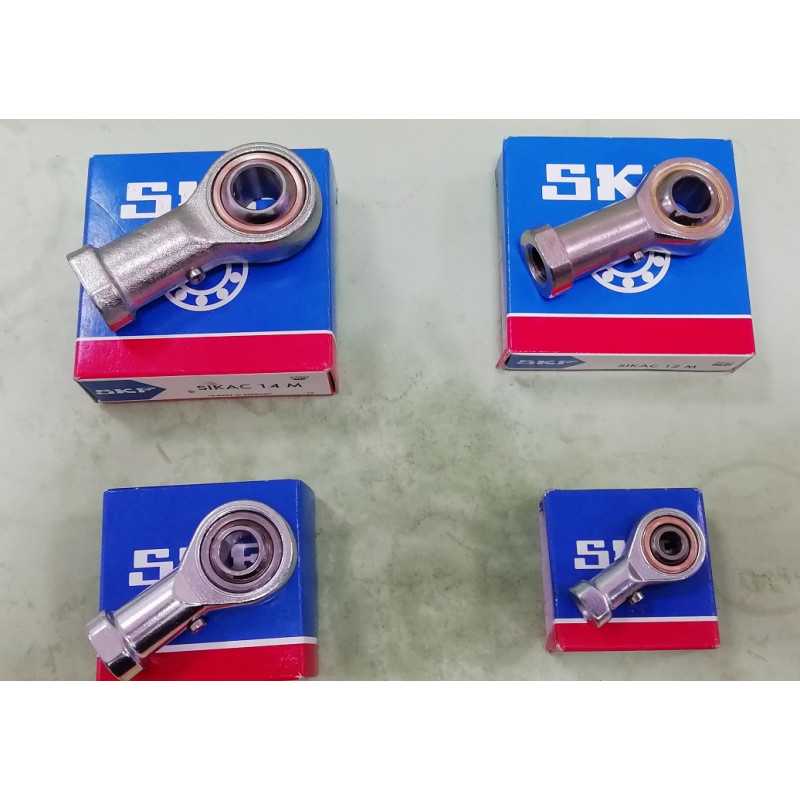

Terminale con Filettatura Femmina
DIMENSIONI
d 5 mm
d2 max. 19 mm
B 8 mm
G M 5
C1 max. 7.5 mm
h1 27 mm
α 13 °
dk 11.112 mm
d3 ≈ 9 mm
d4 max. 12 mm
l3 min. 8 mm
l4 max. 37 mm
l5 ≈ 4 mm
l7 min. 9 mm
w 9 mm
r1 min. 0.3 mm
DATI DI CALCOLO
Coefficiente di carico dinamico C 3.25 kN
Coefficiente di carico statico di base C0 5.4 kN
Fattore di carico dinamico specifico K 50 N/mm²
Costante materiale KM 330
MASSA
Massa terminale 0.017 kg
| Diametro Interno [mm] | 6 |
| Diametro Esterno [mm] | 21 |
| Spessore [mm] | 41 |
| Weight [kg] | 0,025 |
