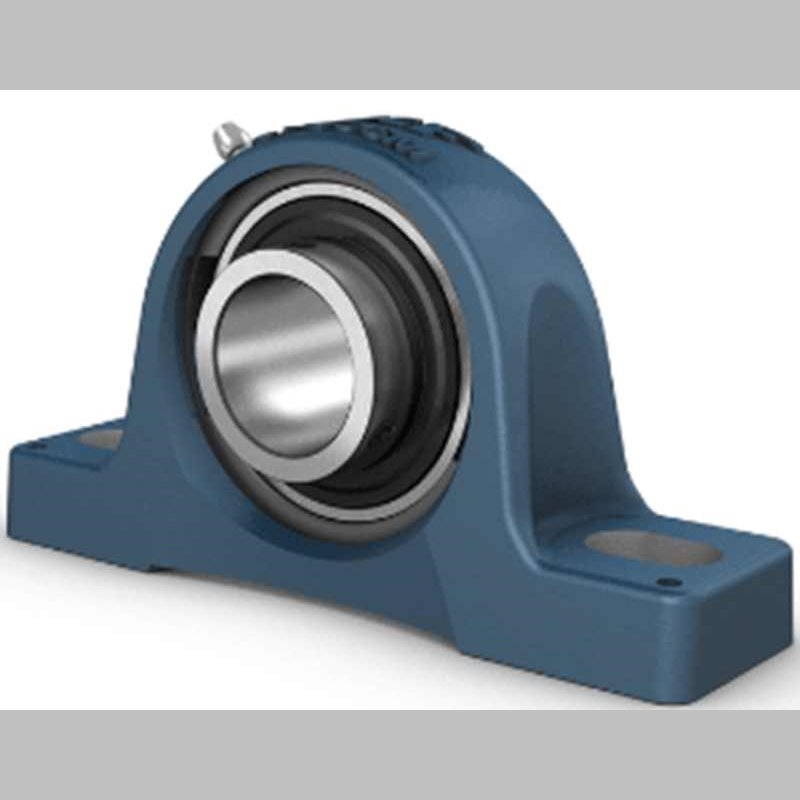

Supporto Ritto in Ghisa / Unità cuscinetto a sfere con supporto ritto
DIMENSIONI
d 12 mm
d1 ≈ 24.2 mm
A 32 mm
A1 18 mm
B 27.4 mm
B4 4 mm
H 30.2 mm
H1 14 mm
H2 57 mm
J 97 mm
J max. 106 mm
J min. 88 mm
L 127 mm
N 11.5 mm
N1 20.5 mm
s1 15.9 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 1 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 118 mm
J7 11.5 mm
N4 2 mm
| Diametro Interno [mm] | 12 |
| Diametro Esterno [mm] | 127 |
| Spessore [mm] | 32 |
| Weight [kg] | 0,5 |
