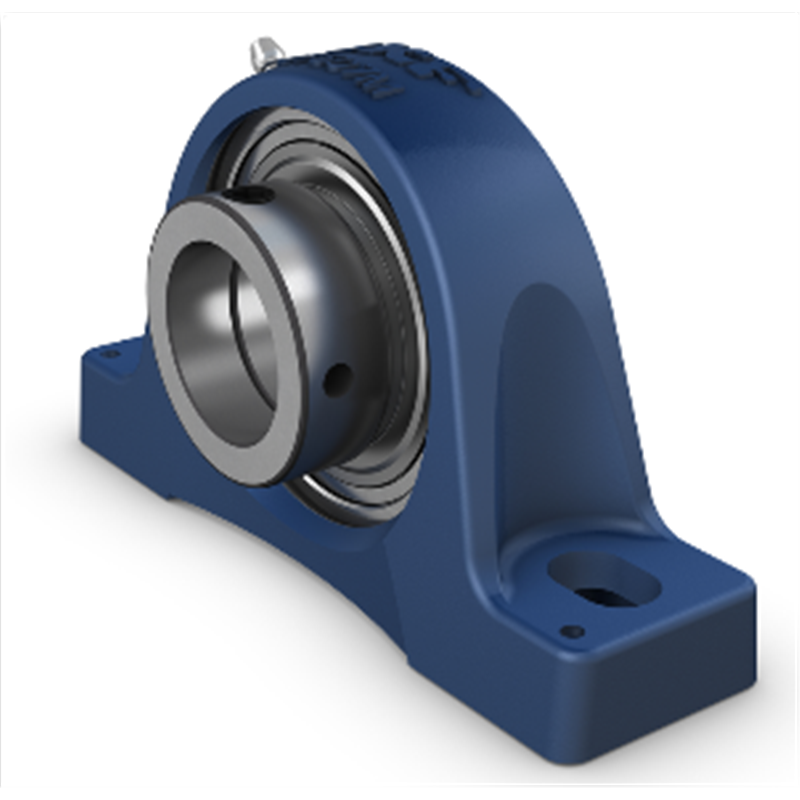

Unità cuscinetto a sfere con supporto ritto
d 35 mm
d1 ≈ 46.1 mm
d2 51.1 mm
A 45 mm
A1 27 mm
A5 24.5 mm
B1 38.9 mm
B4 6.75 mm
H 47.6 mm
H1 19 mm
H2 93 mm
J 126 mm
J max. 133 mm
J min. 119 mm
L 160 mm
N 14 mm
N1 21 mm
s1 29.4 mm
FORO FILETTATO
RG 1/4-28 UNF
R1 3 mm
Rα 45 °
INGRASSATORE
DN 6.5 mm
SWN 7 mm
GN 1/4-28 SAE-LT
SPINE DI CENTRAGGIO
J6 146 mm
J7 15.5 mm
N4 4 mm
DATI DI CALCOLO
Coefficiente di carico dinamico C 25.5 kN
Coefficiente di carico statico di base C0 15.3 kN
Carico limite di fatica Pu 0.655 kN
Velocità limite 5 300 r/min
con tolleranza albero h6
MASSA
Mass bearing unit 1.5 kg
| Diametro Interno [mm] | 35 |
| Diametro Esterno [mm] | 160 |
| Spessore [mm] | 51,9 |
| Weight [kg] | 1,51 |
